Модуль ADF4355 сенсорный цветной экран источник радиочастотного сигнала VCO

Модуль ADF4355 сенсорный цветной экран источник радиочастотного сигнала VCO

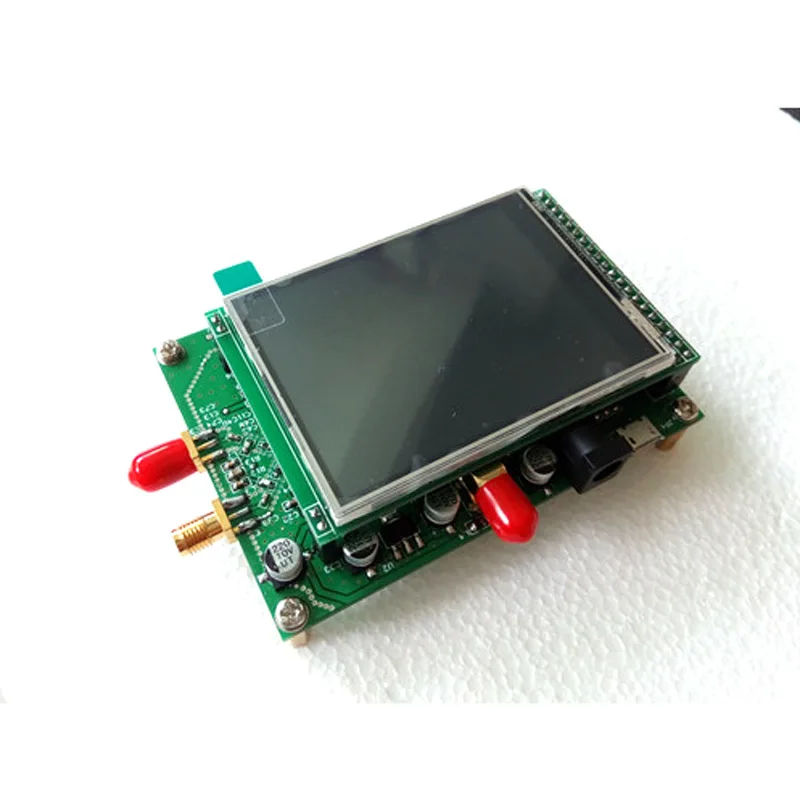

АDF4355 высокочастотный цветной модуль источника сигнала

Особенности модуля:

1. Модуль ADF4355 является старшим инженером для создания и дизайна полностью относятся к официальной версии печатной платы; Красивый внешний вид, разумная компоновка и дизайн, изысканный материал;

2. Диапазон выходных частот: 250-6,8 ГГц, разрешение частоты 1 кГц;

3. Режим питания: источник питания 5 В, может напрямую использоваться источник питания USB;

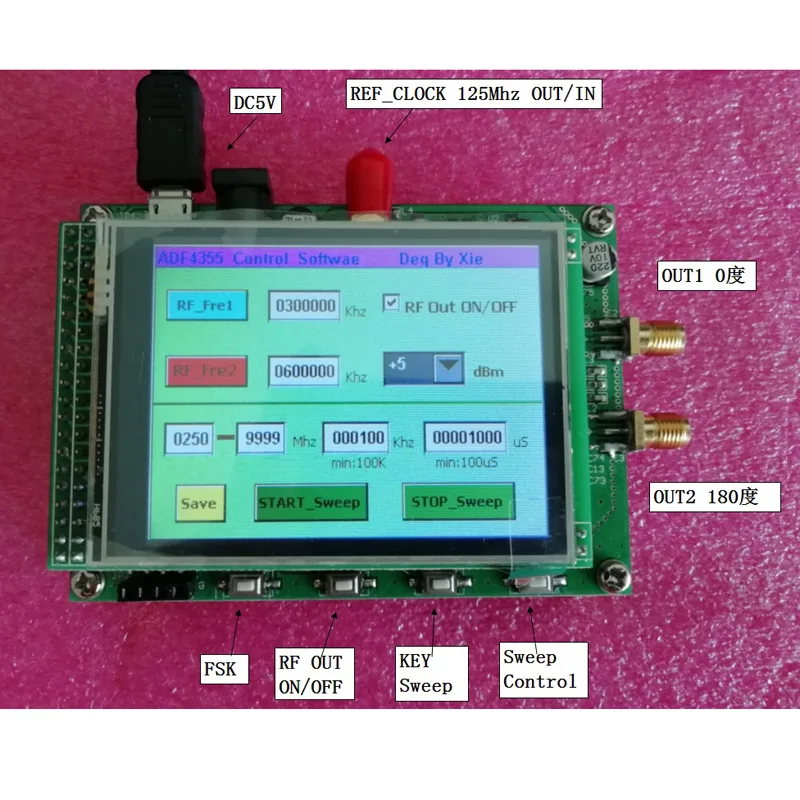

4. Цветной дисплей, управление сенсорным экраном, может реализовать частоту развертки.

5. Модуль имеет функцию сохранения настроек, которые можно сохранить.

ДваМодуль измеряемой формы волны

100 м

500 м

1 г

2 г

3G

4G

5g

6 г

6,8 г

Применение модуля:

• Беспроводная инфраструктура (W-CDMA, TD-SCDMA, WiMAX, GSM, ПК, DCS, DECT)
• Точка-точка/точка-многоточечная микроволновая связь
• Спутник/VSAT
• Испытательное оборудование/Приборы
• Генерация часов
• Сверхвысокочастотный источник сигнала

Посылка:

1, модуль ADF4355 a
2, USB линия a
3. Предоставление: схематическая схема (PDF)

Введение чипа:

ADF5355 в сочетании с фильтром с внешней петлей и частотой внешних опорных сигналов при использовании может достичь фракционной N частоты или целочисленного N синтезатора частоты синтезатора фазовой блокировки (PLL). Серия делителей частоты может достигать рабочей частоты от 54 МГц до 6800 МГц.

В ADF5355 встроен VCO, основной Частотный диапазон составляет от 3400 до 6800 мгц. Кроме того, частота VCO может быть 1, 2, 4, 8, 16, 32 или 64, поэтому пользователи могут производить выходную частоту 54 МГц. Для приложений, требующих изоляции, выходной уровень RF может быть отключен. Функцию отключения звука можно контролировать с помощью pin, а также с помощью программного обеспечения.

Все встроенные регистры управляются простым трехпроводным интерфейсом. ADF5355 использует аналоговый и цифровой источник питания от 3,15 В до 3,45 в, а также с насосом зарядки от 4,75 в до 5,25 в и источником питания VCO. Кроме того, в ADF5355 также встроен аппаратный и программный режим энергосбережения.

• • Диапазон выходных частот RF: от 54 МГц до 6800 МГц
  • Фракционный N синтезатор частоты и целый N синтезатор частоты
  • Модули с высоким разрешением 38 бит
  • Низкофазный шумовой генератор напряжения (VCO)
  • Программируемый выход деления частоты 1/2/4/8/16/32/64
  • Аналоговый и цифровой Источник питания: 3,3 В
  • Зарядный насос и источник питания VCO: стандартные значения 5 В
  • Логическая Совместимость: 1,8 в
  • Программируемый двухрежимный предичастотный делитель: 4/5 или 8/9
  • Программируемая Выходная мощность
  • Функция отключения звука RF
  • Трехпроводной последовательный интерфейс
  • Обнаружение аналогового и цифрового замка
