Характеристики
Плата драйвера электродвигателя bldc с радиатором для бессенсорного бесщеточного
История изменения цены
*Текущая стоимость 2 407,45 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Aug-19-2025 | 3057.33 руб. | 3118.75 руб. | 3087.5 руб. |
| Jul-19-2025 | 2479.86 руб. | 2529.83 руб. | 2504 руб. |
| Jun-19-2025 | 3009.81 руб. | 3069.9 руб. | 3039 руб. |
| May-19-2025 | 2985.5 руб. | 3045.89 руб. | 3015 руб. |
| Apr-19-2025 | 2383.48 руб. | 2431.95 руб. | 2407 руб. |
| Mar-19-2025 | 2937.82 руб. | 2996.71 руб. | 2966.5 руб. |
| Feb-19-2025 | 2912.62 руб. | 2970.23 руб. | 2941 руб. |
| Jan-19-2025 | 2888.13 руб. | 2946.36 руб. | 2917 руб. |
Описание товара

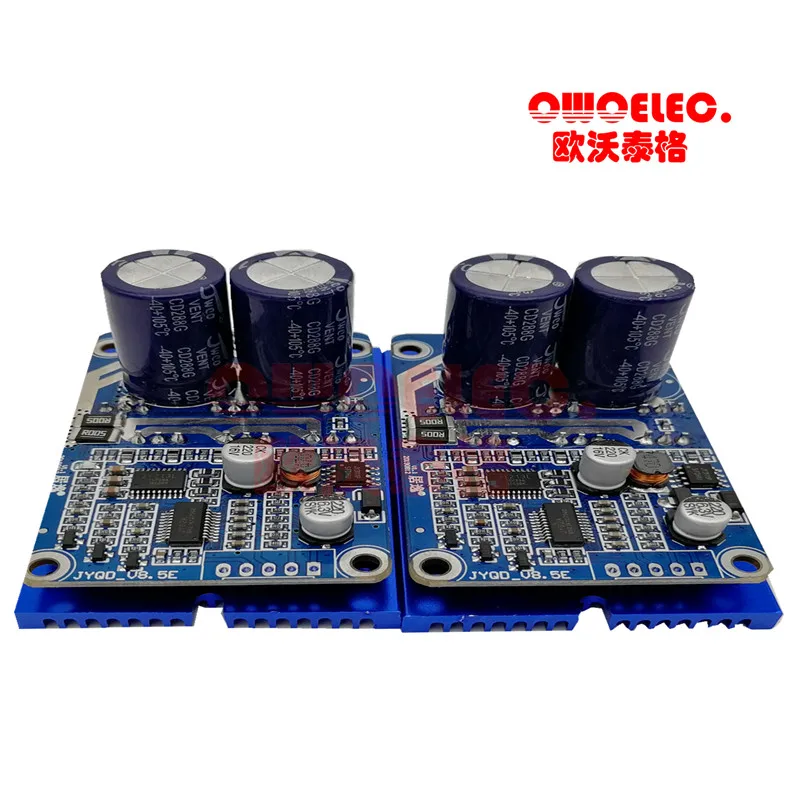

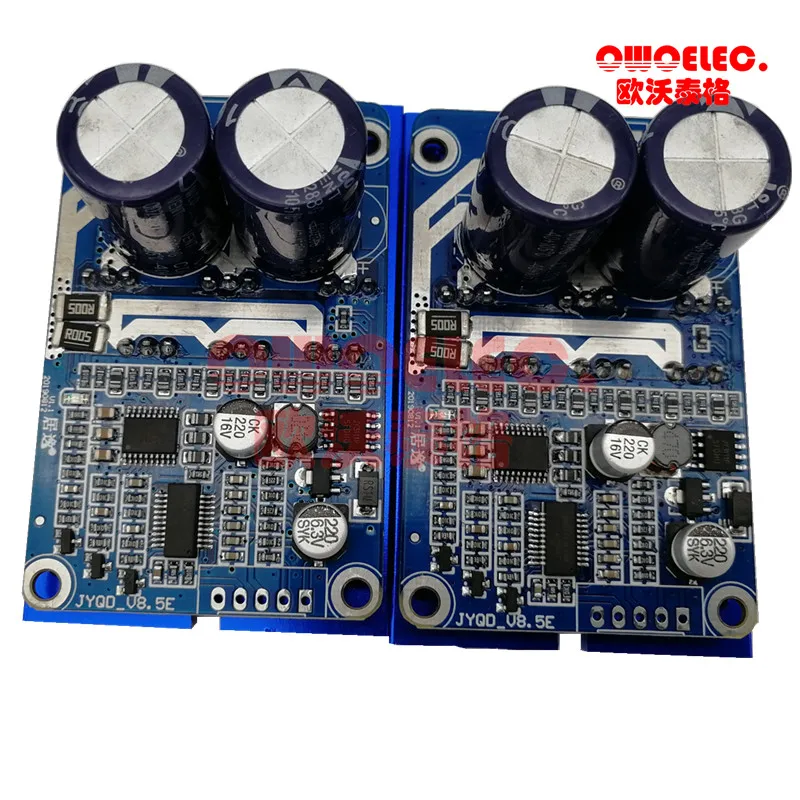

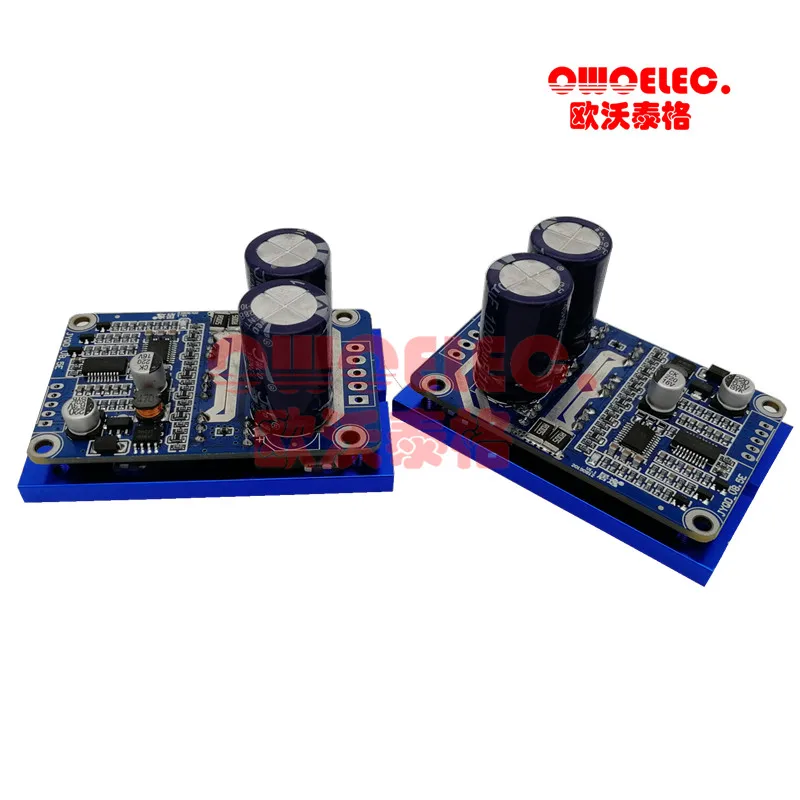

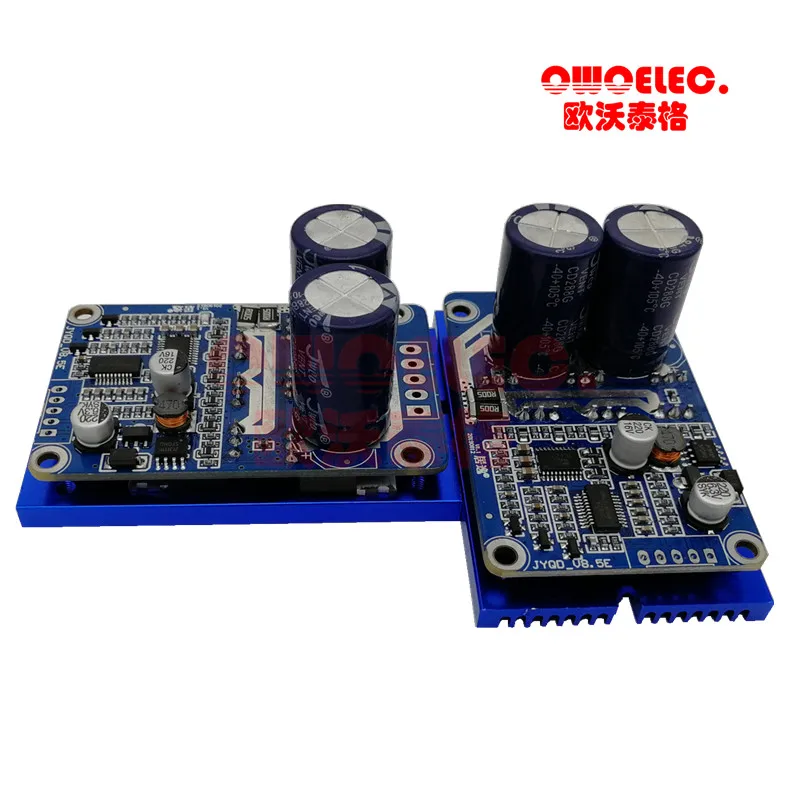

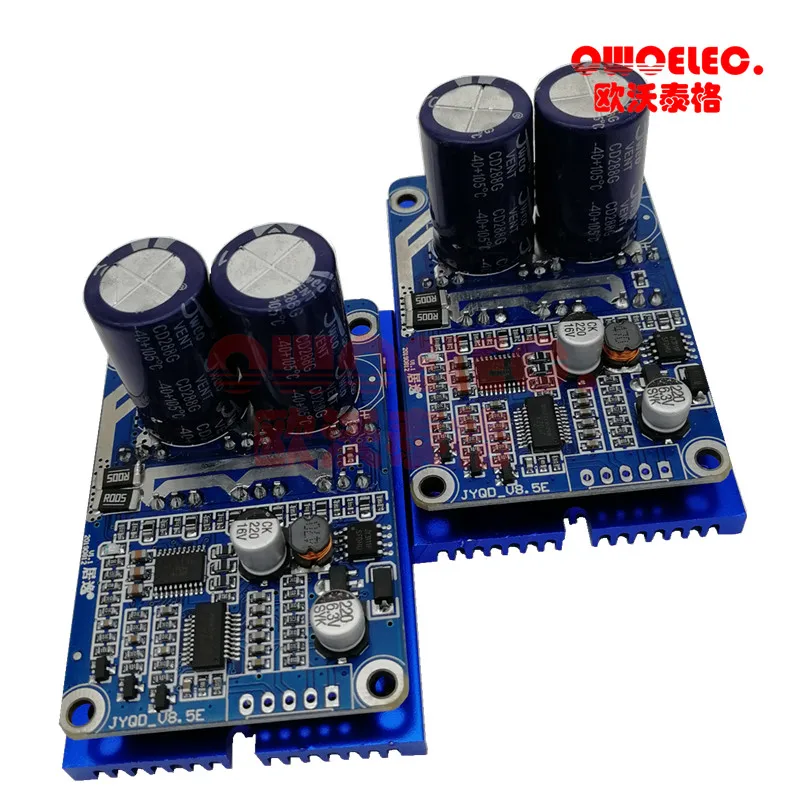

JYQD-V8.5E 18-с алюминиевой крышкой, 50В 15A bldc мотор драйвер платы с радиатора для Бессенсорный бесщеточный двигатель постоянного тока, без зала контроллер двигателя
(Для бесщеточного бессенсорного двигателя постоянного тока)
| Номер модели: | JYQD-V8.5E |
| Работая temp. | -20-85 ℃ |
| Рабочее напряжение | 18V-с алюминиевой крышкой, 50В |
| Максимальный ток | 15A |
| Конт. Рабочий ток | 15A |
| ·PWM регулятором скорости | Частота ШИМ: 1-20 кГц; Рабочий цикл 0-100% |
| Аналоговое напряжение регулирования скорости | 0-5V |
| Для машин с несколькими пассажирами/l.v защиты | Да |
| Скорость импульса выходного сигнала | Да |
Применение руководящие принципы:
1. Подтвердите, что параметры напряжения и мощности двигателя не превышают диапазон платы драйвера, как указано.
2. Этот драйвер платы используется в течение 3-фазовый бесщеточный Бессенсорный двигатель, но не подходит для всех размером 3-фазовый бесщеточный Бессенсорное моторы напрямую. Если Эффект вождения не очень хороший (например, запуск дрожания, Реверсивный, рабочий ток двигателя noload слишком большой, скорость не стабильна, эффективность низкая, И не может начать работу с нагрузкой.) Клиенты могут настроить сопротивление и емкость платы водителя в соответствии с реальной ситуацией для достижения лучшего эффекта вождения (см. Приложение для того, как сделать регулировку)
3. JYQD-V8.3E плата без корпуса и радиатора. Если мощность двигателя ниже 60 Вт, не нужно добавлять радиатор, это только должно обеспечить нормальную вентиляцию и хорошую изоляцию. Если мощность двигателя превышает 60 Вт, он должен добавить радиатор, как показано на диаграмме ниже.
4. Обратите внимание, что JYQD-V8.3E плата драйвера не имеет защиты от обратного подключения, это навсегда повредит плату драйвера, если соединение полярности будет изменено.
5. Выходной порт 5 В на плате драйвера не позволяет подключать внешнее устройство. Это применимо только к внешнему потенциометру и переключателю платы для регулирования скорости и разворота. 6. Терминал «M» на плате драйвера JYQD-V8.3E-это импульсный выходной сигнал скорости двигателя (push-pull output), а максимальный выходной ток-менее 5 мА.
Схема подключения:
| 5V | Внутренняя Выходная плата драйвера |
| М | Выходной порт импульсного сигнала скорости двигателя, импульсный сигнал 5 В. |
| Z/F | Вращающиеся порты управления направлением. Подключение «5 В» высокого уровня или отсутствие подключения-это направление вперед, подключение 0 В низкого уровня или подключение к GND-это обратное направление. |
| Очки виртуальной реальности VR | Скорость порт управления. Аналоговое напряжение линейная регулировка скорости 0,1 v -5V, входное сопротивление составляет 20K Ом, соединиться с GND в тех случаях, когда ввод ШИМ регулирование скорости, PWM частота: 1-20 кГц; рабочий цикл 0-100% |
| GND | Используется для внутреннего управления приводной платы |
2. Мощность порт
| MA | Двигателя двигателем постоянного тока однофазный A |
| МБ | Двигателя двигателем постоянного тока однофазный B |
| MC | Двигателя двигателем постоянного тока однофазный C |
| GND | (Dc-ac) |
| VCC | DC + |
3. Используйте экранированные провода, если плата драйвера имеет расстояние более 50 см от двигателя, в противном случае это может привести к аномальному вождению, что влияет на нормальное использование. 4. Управление порт расстояние: 2,54 мм, Мощность порт расстояние: 3,96 мм 5. Обратите внимание на изоляцию между драйвером MOSFET и радиатором или монтажной пластиной.
Снаружи Рисунок:
