ATSAMA5D31 MDKA5D31-EK комплект разработки 536 МГц Cortex-A5 cpu 256 Мб DDR2 NAND высокоскоростной USB ISI

ATSAMA5D31 MDKA5D31-EK комплект разработки 536 МГц Cortex-A5 cpu 256 Мб DDR2 NAND высокоскоростной USB ISI

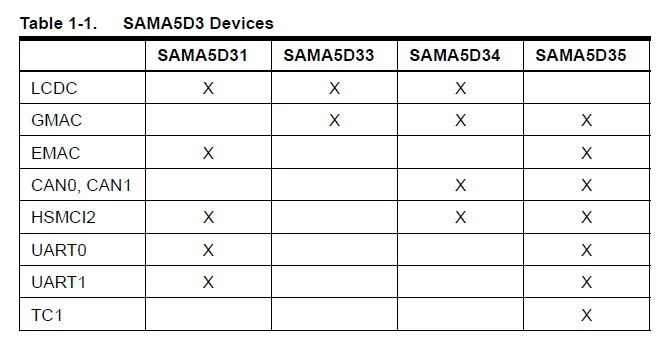

Серия Atmel SAMA5D3-высокопроизводительный, Энергоэффективный встроенный MPU на базе процессора ARM® Cortex™-A5, достичь 536 МГц с уровнями энергопотребления ниже 0,5 мВт в режиме низкой мощности. Устройство оснащено плавающим точечным блоком для высокоточных вычислений и ускоренной обработки данных, а также высокой пропускной способностью данных. Он интегрирует расширенный интерфейс пользователя и периферийные устройства подключения и функции безопасности.

Серия SAMA5D3 имеет внутреннюю многослойную автобусную архитектурную систему, привязанную к 39 DMA каналам, чтобы поддерживать высокую пропускную способность, требуемую процессором и высокоскоростными периферийными устройствами. Устройство обеспечивает поддержку DDR2/LPDDR/LPDDR2 и Карта памяти MLC NAND памяти с 24-битный кода коррекции ошибок.

Полный периферийный набор включает ЖК-контроллер с накладками для аппаратного ускоренного изображения, сенсорный интерфейс и интерфейс cmos-датчика. Подключение периферийные устройства включают в себя Gigabit EMAC с IEEE1588, 10/100 EMAC, несколько CAN, UART, SPI и I2C. С его защищенным механизмом загрузки, аппаратные ускоренные двигатели для шифрования (AES, TDES) и функции хеша (SHA), SAMA5D3 обеспечивает анти-клонирование, защиту кода и безопасную передачу внешних данных.

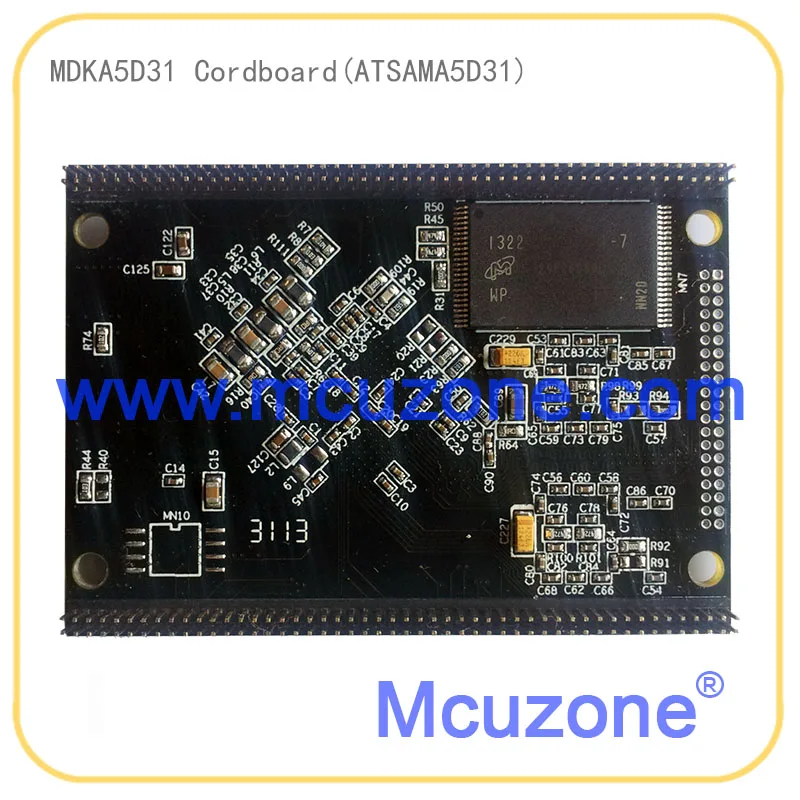

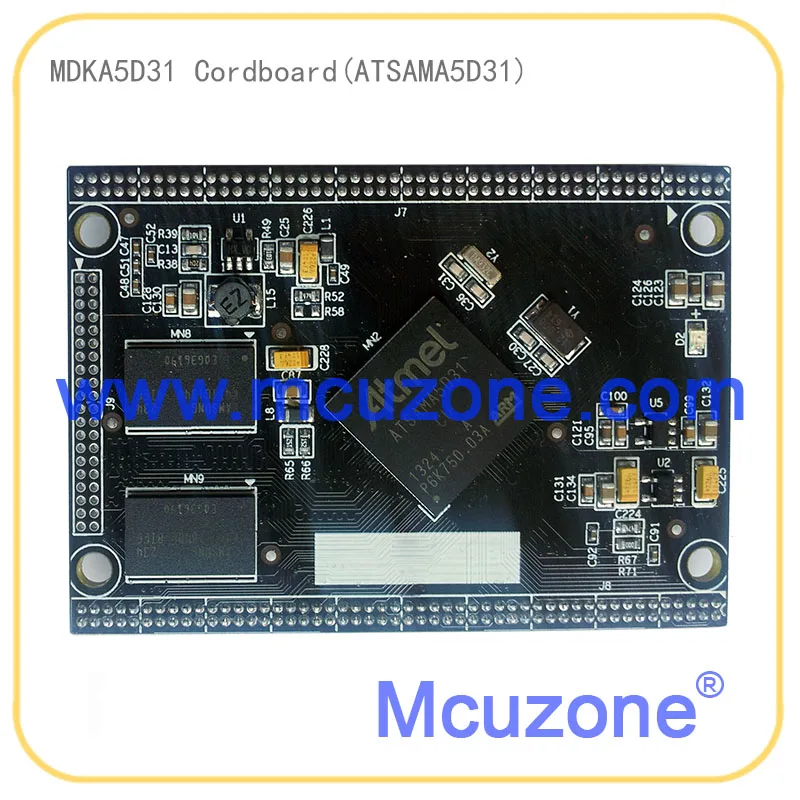

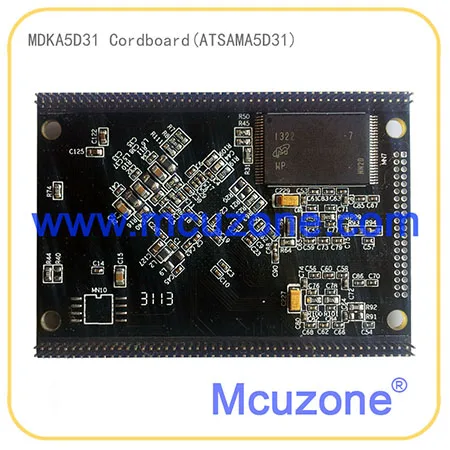

Несущая плита:

• ATSAMA5D31, Cortex-A5, 536 МГц
• 256 MB DDR2
• AT25 SPI флэш-память (ОПТ)
• 256 Мб NAND Flash (можно обновить до 1 Гб)
• 1,27 мм DIMM, 2x50x2 + 2x20
• 46x65 мм 6 слоев PCB
• Все GPIO на расширительном штыре

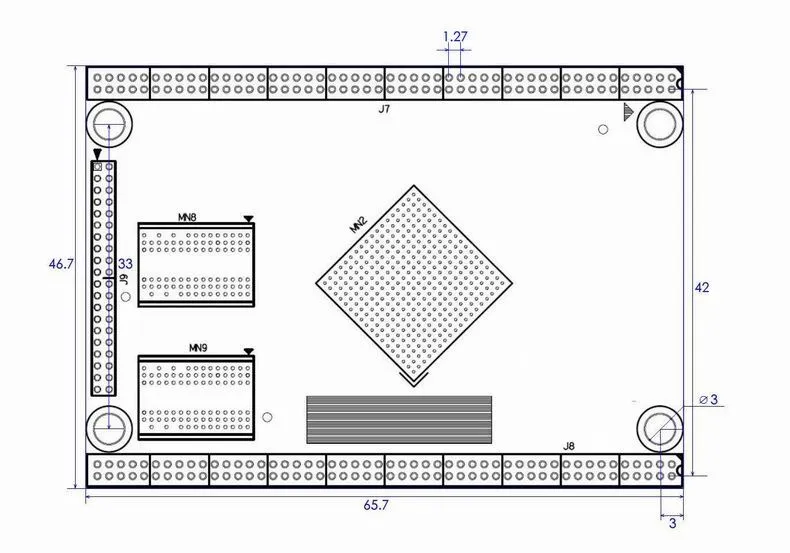

• Размер: 46,7*67,5 мм шесть слоев

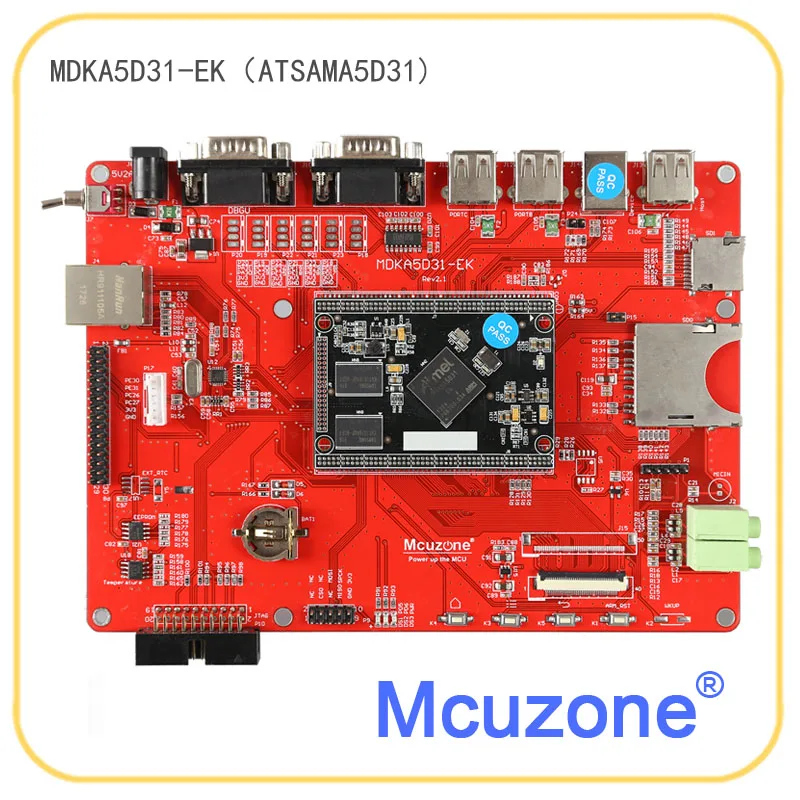

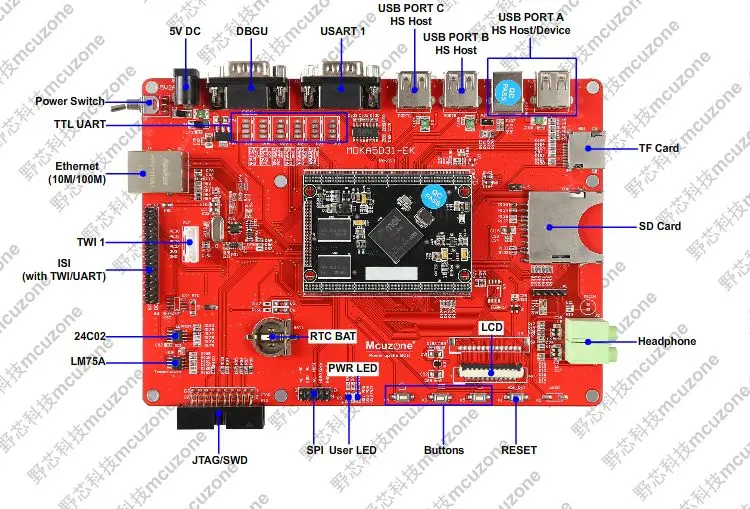

Материнская плата:

• 2xSD
• 10/100 м Ethernet

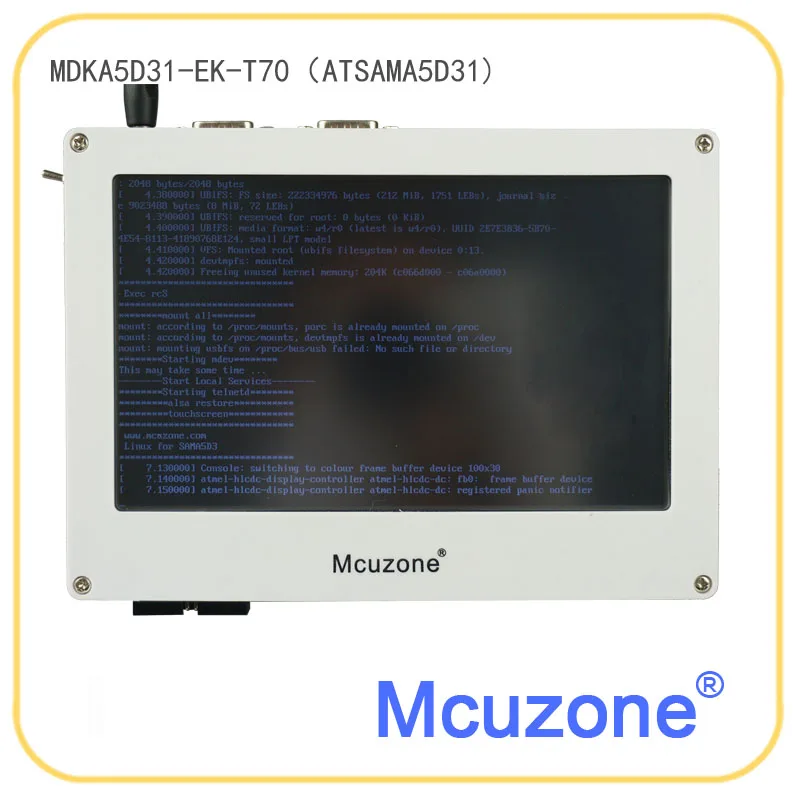

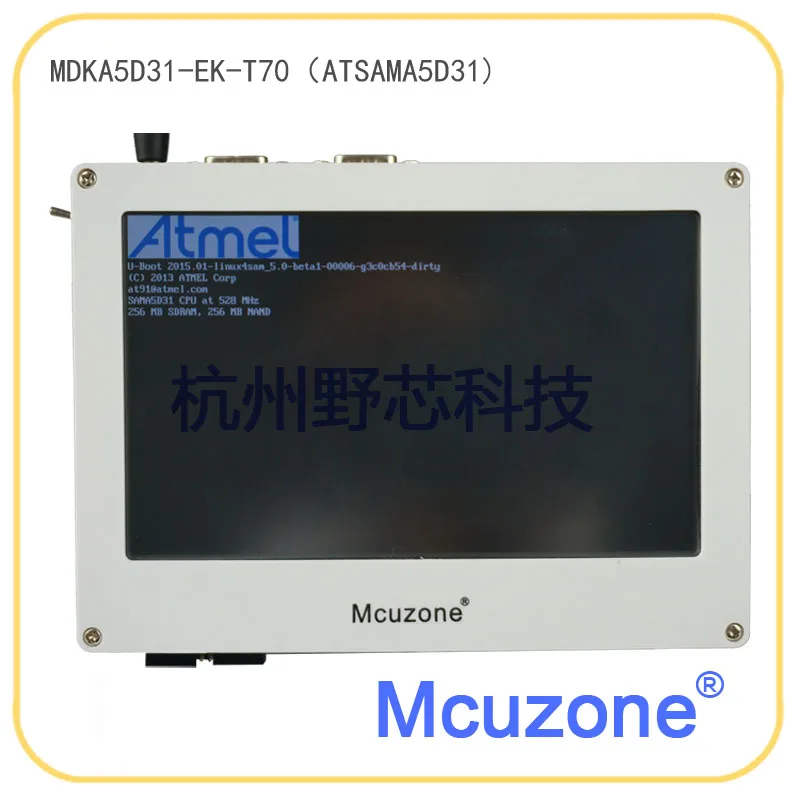

• 7 дюймов TFT ЖК-дисплей, 800x480 разрешение с сенсорным экраном
• Dbgu (RS232 уровня, DB9)
• RS232 UART
• 3 xUART, уровень ttl
• 2xusb хост, 1x USB OTG типа (USB устройство + USB хост)
• PCF8563T РТК
• Аудио
• Порт JTAG/SWD
• Светодиодный
• LM75A
• TWI
• Ключ
• ISI (интерфейс датчика изображения)
• SPI
• АЦП
• 5 V питания

1), голая машина программ (предлагается ATMEL, IAR EWARM и GNU, без поддержки)

-Adc_adc12
-ДМА
-Началу работы
-Pmc_clock_switching
-Ssc_dma_audio
-Twi_eeprom
-Twi_slave
-Sysc
-Adc_touchscreen
-С ЖК-дисплеем
-Hdmi
-Предохранитель
-Spi_slave
-Tc_capture_waveform
-Usart_hw_handshaking
-Usart_spi
-Usart_synchronous
-Usart_serial
-Usart_iso7816
-Usart_rs485
-ШИМ
-Periph_protect
-Hsmci_multimedia_card
-Hsmci_sdcard
-Hsmci_sdio
-Smc_nandflash
-Smc_norflash
-Spi_serialflash
-Emac
-Gmac
-Usb_audio_looprec
-Usb_audio_speaker
-Usb_cdc_serial
-Usb_core
-Usb_hid_aud
-Usb_hid_keyboard
-Usb_hid_mouse
-Usb_hid_msd
-Usb_hid_transfer
-Usb_iad_cdc_aud
-Usb_iad_cdc_hid
-Usb_iad_cdc_msd
-Usb_massstorage
-Usb_iad_cdc_cdc
В комплект программного обеспечения входят следующие библиотеки:

-Libraires
-Libchip_SAMA5D3x
-Libboard_SAMA5D3x-ek
-Libnandflash
-Libpmecc
-Libsdmmc
-Libspiflash
-Libstoragemedia
-Usb

2) linux

-U-boot исходный код
-Linux 3.6.9

Драйвера следующим образом:

• 10/100 M Ethernet драйвер
• Хост USB драйвер
• USB драйвер устройства
• ЖК-дисплей драйвер
• Сенсорный экран драйвер экрана
• USART драйвер
• Ключ кнопка драйвер
• Nand Flash driver
• SPI драйвер
• TWI (I2C)
• Встроенный драйвер звуковой карты
• Драйвер карты SD/MMC

-Предложение виртуальной реальности для компьютера со всеми BSP
-Мы предлагаем VFP toolchain

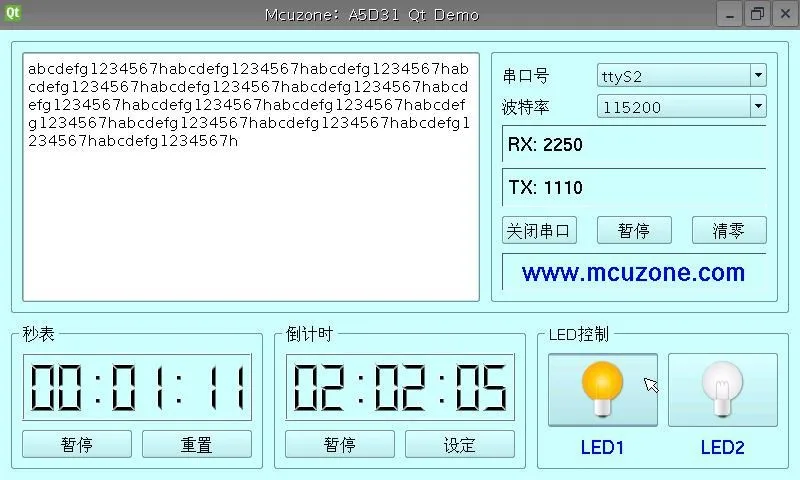

-QT GUI, с демонстрацией

3) документов

Datasheets
Схема основной платы (PDF)

• MDKA5D31-EK (основной плате + основная плата)
• 7 'TFT lcd с TP (800*480)
• Для адаптера переменного тока
• USB кабель, RS232 кабель, RJ45 cabler
• DVD Встроенная память

• Ищу местного агента по всему миру
• Pay pal приемлемый
• Перед тем, как нажать на заказ, пожалуйста, перейдите на DHL веб-сайт, чтобы подтвердить, что ваше местоположение относится к удаленному району, если вам требуется еще 30 долларов США для обслуживания удаленной области. и мы предлагаем вам связаться с нами, чтобы подтвердить стоимость доставки, прежде чем нажать на заказ, возможно, ваше местоположение имеет более скидку
